SCADA sistema

SCADA

SCADA - Supervisory control and data acquisition. Technologinio proceso vizualizacija yra svarbi automatikos valdymo sistemos dalis. Šios sistemos tikslas yra atvaizduoti informaciją apie įrenginių būklę gamybos proceso ir pamatyti reikalingą informaciją ekrane. Ši vizualizacijos užduotis yra sprendžiama SCADA sistemos pagalba. SCADA tai yra programinis kompleksas, skirtas apdoroti, atvaizduoti ir archyvuoti informaciją apie monitoringo arba valdymo objektą realiu laiku.

SCADA sistemos tikslai. SCADA Sistema sprendžia sekančias užduotis

  • Duomenų apsikeitimas su pramoniniu valdikliu
  • Informacijos apdorojimas realiu laiku
  • Loginis valdymas
  • Informacijos atvaizdavimas monitoriaus ekrane patogiu ir aiškiu žmogui būdu.
  • Technologinės informacijos duomenų archyvavimas
  • Avarinė signalizacija ir avarinių žinučių valdymas
  • Galimybė palaikyti ryšį su išorinėmis programomis
  • Prieš pradedant darbą su SCADA Sistema naudotojas turi būtinai susipažinti su sistemos aprašymu, kurį paruošia įmonė kuri programavo konkrečią sistemą. Naudotojas turi turėti bazines kompiuterinio raštingumo žinias. Taip pat svarbu žinoti gamybos technologiją ir turėti suvokimą apie technologinių įrenginių buvimą vietą. Operatorius turi būti supažindintas su visais saugumo reikalavimais.

    SCADA sistemos funkcijos

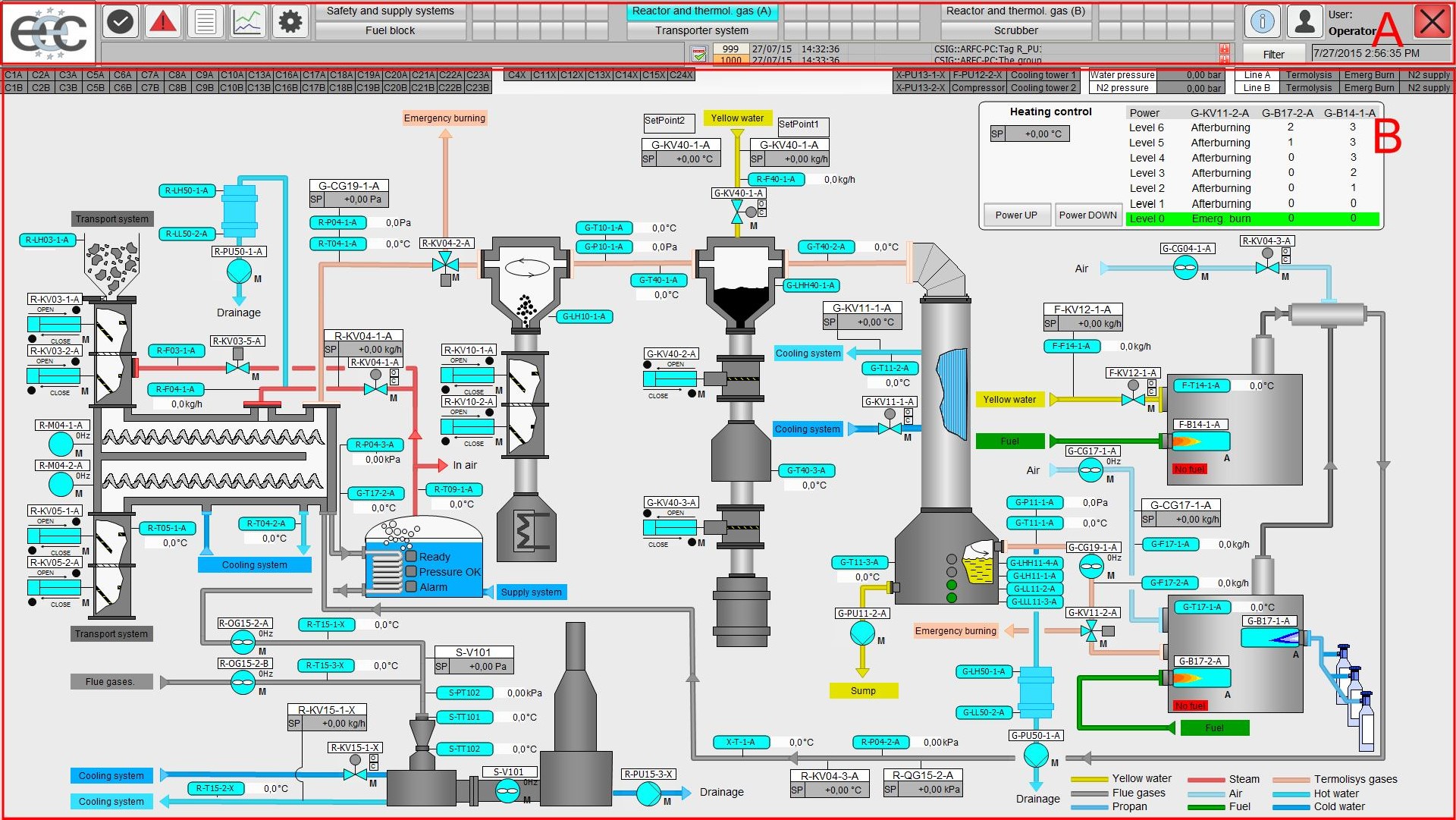

  • Technologinio proceso vizualizacija
  • Nuotolinis įrangos valdymas
  • Valdymo sistemos darbo parametrų nustatymas
  • Technologinio proceso istorijos apie gedimus formavimas ir šios informacijos vizualizacija.
  • Įrangos stebėjimas, visos technologinės įrangos ir mazgų atvaizdavimas, atskirtų vykdančiųjų mechanizmų ir įrenginių atvaizdavimas.
  • Atvaizdavimas mnemoschemose apie esamus technologinius parametrus
  • Pagrindinių technologinių parametrų atvaizdavimas grafikų pavidalu.
  • Technologinių parametrų grafikų archyvavimas
  • Įspėjamųjų ir avarinių žinučių pranešimas tekstiniame ekrane, jų archyvavimas.
  • Operatorių ir technologų prieigos prie sistemos lygio diferencijavimas
  • Sąlygos užtikrinančios SCADA sistemos darbą. SCADA-sistema yra įrašomą į kompiuterį arba serverį, kuris turi vieną,du monitorius arba daugiau.
